Beskrivning

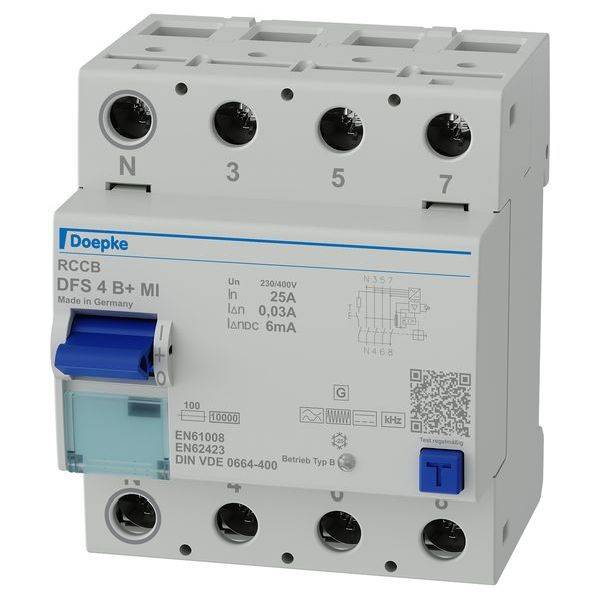

Felströmsskyddsbrytare (RCCB) slår av strömförsörjningen när farligt höga felströmmar uppstår. På så sätt skyddas personer, djur och anläggningar. DFS 4 är två- eller fyrpolig felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta enheterna fyra smala delningsenheter. De finns med många olika felströmstyper och utföranden för märkströmmar upp till 125 A. De stora dubbeldäckklämmorna kan även ta upp stora ledarareor. Utlösningsinställningen av multifunktionsknappen underlättar felsökning. Den kostnadsfria etikettprogramvaran hjälper dig att skriva på. Felströmsskyddsbrytare av typ B+ är allströmskänslig. De skyddar mot puls- och växelfelström, felström med blandningsfrekvenser och släta likfelström. Du identifierar kontinuerligt felströmmar på alla frekvenser upp till 20 kHz vid en maximal utlösningsnivå på 420 mA. Brytaren ger därmed högsta brandskydd. Felströmsskyddsbrytare i mi-utförande (mobila installationer) kan utan problem efterkopplas RCCB av typ A eller okänd. Lös vid släta likfelström >= 6 mA ut och säkra på så sätt skyddsfunktionen för förkopplad felströmsskyddsbrytare. Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230, 400 V, V och en märkfrekvens på 50 Hz. Egenskaper: Utlösningströskel på 6 mA vid släta likfelström; allströmskänslig för felströmmar med frekvenser och blandfrekvenser från 0 Hz (slät likström) till 20 kHz; brandskydd enligt VDE 0100-420; nätspänningsoberoende utlösning vid felström av typ A; spänningsberoende registrering av släta likfelström och växelströmmar med frekvenser ojämlika 50 Hz; fullt funktionsduglig med nätspänningar från minst 50 V AC till två valfria aktiva ledare; liten storlek för alla märkströmmar; hög kortslutningssäkerhet; dubbelsidig tvåvåningsklämmor för stor ledararea och skenanslutning; indikering av kopplingsläge; fönster för etiketter; flerfunktionsväljare med tre lägen: ”på”, ”av”, ”utlöst”; anslutning C1 neutralledarposition vänster; montering: snabbmontering på skena; valfritt monteringsläge; valfritt läge; inmatning helst från ovan; användningsområden: ideal för mobil användning i strömfördelare t.ex. för hyrd utrustning, där det finns förvarade RCCB-typer av okända. Den låga DC-utlösningningsstorleken gör att den allströmkänsliga RCCB i utförandet mi även kan användas bakom RCCB av typ A eller F; kommersiella och industriella, samt även mobila installationer med TN-s-, TT- och TN-C-s-system, där driftutrustning av effektelektronik används utan galvanisk nätfrånskiljning, som t.ex. frekvensomriktare, switchade nätenheter, högfrekvensomriktare. Fotovoltaik- och UPS-anläggningar med trafolösa växelriktare; brandriskområden.

Felströmsskyddsbrytare (RCCB) slår av strömförsörjningen när farligt höga felströmmar uppstår. På så sätt skyddas personer, djur och anläggningar. DFS 4 är två- eller fyrpolig felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta enheterna fyra smala delningsenheter. De finns med många olika felströmstyper och utföranden för märkströmmar upp till 125 A. De stora dubbeldäckklämmorna kan även ta upp stora ledarareor. Utlösningsinställningen av multifunktionsknappen underlättar felsökning. Den kostnadsfria etikettprogramvaran hjälper dig att skriva på. Felströmsskyddsbrytare av typ B+ är allströmskänslig. De skyddar mot puls- och växelfelström, felström med blandningsfrekvenser och släta likfelström. Du identifierar kontinuerligt felströmmar på alla frekvenser upp till 20 kHz vid en maximal utlösningsnivå på 420 mA. Brytaren ger därmed högsta brandskydd. Felströmsskyddsbrytare i mi-utförande (mobila installationer) kan utan problem efterkopplas RCCB av typ A eller okänd. Lös vid släta likfelström >= 6 mA ut och säkra på så sätt skyddsfunktionen för förkopplad felströmsskyddsbrytare. Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230, 400 V, V och en märkfrekvens på 50 Hz. Egenskaper: Utlösningströskel på 6 mA vid släta likfelström; allströmskänslig för felströmmar med frekvenser och blandfrekvenser från 0 Hz (slät likström) till 20 kHz; brandskydd enligt VDE 0100-420; nätspänningsoberoende utlösning vid felström av typ A; spänningsberoende registrering av släta likfelström och växelströmmar med frekvenser ojämlika 50 Hz; fullt funktionsduglig med nätspänningar från minst 50 V AC till två valfria aktiva ledare; liten storlek för alla märkströmmar; hög kortslutningssäkerhet; dubbelsidig tvåvåningsklämmor för stor ledararea och skenanslutning; indikering av kopplingsläge; fönster för etiketter; flerfunktionsväljare med tre lägen: ”på”, ”av”, ”utlöst”; anslutning C1 neutralledarposition vänster; montering: snabbmontering på skena; valfritt monteringsläge; valfritt läge; inmatning helst från ovan; användningsområden: ideal för mobil användning i strömfördelare t.ex. för hyrd utrustning, där det finns förvarade RCCB-typer av okända. Den låga DC-utlösningningsstorleken gör att den allströmkänsliga RCCB i utförandet mi även kan användas bakom RCCB av typ A eller F; kommersiella och industriella, samt även mobila installationer med TN-s-, TT- och TN-C-s-system, där driftutrustning av effektelektronik används utan galvanisk nätfrånskiljning, som t.ex. frekvensomriktare, switchade nätenheter, högfrekvensomriktare. Fotovoltaik- och UPS-anläggningar med trafolösa växelriktare; brandriskområden.

Innehåll

1

Typ av produkt

Jordfelsbrytare
