Beskrivning

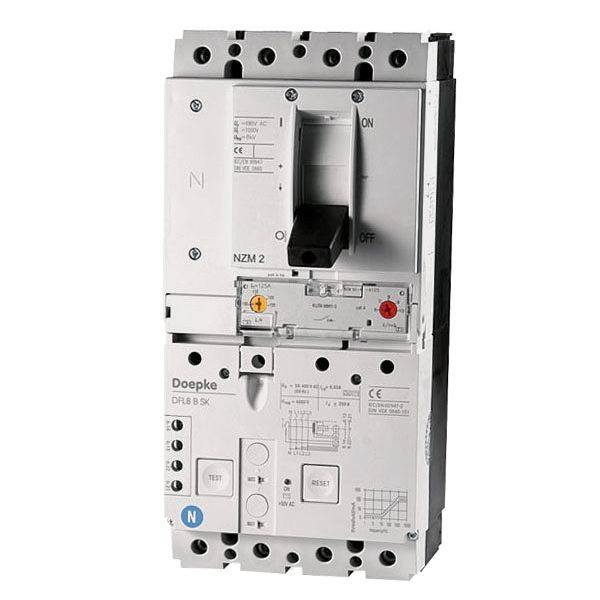

Brytare med felströmsskydd (CBR) kopplar hög ström, skyddar driftutrustning, kablar och ledningar mot överström och personer mot elektrisk stöt. DFL 8 är kompakta apparater med inbyggd hjälpbrytare och anslutningsklämmor för stort kabeltvärsnitt. Brytare av typ B är allströmskänslig vid frekvenser från 0 Hz (släta likfelström) upp till 150 kHz. Den ökar stötström- och vibrationstålig. Brytare med SK-kurva står för felströmsskydd och en hög anläggningstillgänglighet. De kännetecknas av lägre känslighet vid högre frekvenser. Oönskade utlösningar genom avledningsström undviks därmed så långt som möjligt. Brytare som denna variant har en fast märkfelström på 30 mA för personskydd. De garanterar på så sätt fel- och brandskydd samt extra skydd (personskydd, skydd vid direkt beröring). Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230, 400 V, V och en märkfrekvens på 50 Hz. Egenskaper: Fast märkfelström på 0,03 A; märkström från 100 A till 250 A; märkspänning 230 V, 400 V AC; fyrpolig; felströmsregistrering för släta likström samt växel- och pulserande likström; hög tolerans mot fluktuationer i hjälpspänning vid registrering av felström typ B. nät- och hjälpspänningsoberoende utlösning vid felström av typ A och vid överström; hög kortslutningskapacitet; anslutningsklämmor upp till 185 mm2; hög stötström, dvs. låg lutning till felutlösningar genom transienta felströmmar; sliprar för distorfri och fördröjd överström kan ställas in; inbyggd hjälpbrytare; monteringssätt: fastsättning på monteringsplatta; montering, valfritt; inmatning från nedan; användningsområden: strömförsörjningar i bundna byggnader samt industrianläggningar med TN-s-, TT- och TN-C-s-nät med hög kortslutningseffekt; i IT-nät kan felströmsutlösaren av CBR för avstängning finnas vid ett andra jordfel. på grund av sin allströmskänslig felströmsutlösning lämpar sig denna allströmkänsliga CBR särskilt för skydd av anläggningar med elektroniska medel. De på ingångssidan inte galvaniskt separerade från elnätet; den kan inte användas för felströmsskydd i TN-C-nät.

Brytare med felströmsskydd (CBR) kopplar hög ström, skyddar driftutrustning, kablar och ledningar mot överström och personer mot elektrisk stöt. DFL 8 är kompakta apparater med inbyggd hjälpbrytare och anslutningsklämmor för stort kabeltvärsnitt. Brytare av typ B är allströmskänslig vid frekvenser från 0 Hz (släta likfelström) upp till 150 kHz. Den ökar stötström- och vibrationstålig. Brytare med SK-kurva står för felströmsskydd och en hög anläggningstillgänglighet. De kännetecknas av lägre känslighet vid högre frekvenser. Oönskade utlösningar genom avledningsström undviks därmed så långt som möjligt. Brytare som denna variant har en fast märkfelström på 30 mA för personskydd. De garanterar på så sätt fel- och brandskydd samt extra skydd (personskydd, skydd vid direkt beröring). Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230, 400 V, V och en märkfrekvens på 50 Hz. Egenskaper: Fast märkfelström på 0,03 A; märkström från 100 A till 250 A; märkspänning 230 V, 400 V AC; fyrpolig; felströmsregistrering för släta likström samt växel- och pulserande likström; hög tolerans mot fluktuationer i hjälpspänning vid registrering av felström typ B. nät- och hjälpspänningsoberoende utlösning vid felström av typ A och vid överström; hög kortslutningskapacitet; anslutningsklämmor upp till 185 mm2; hög stötström, dvs. låg lutning till felutlösningar genom transienta felströmmar; sliprar för distorfri och fördröjd överström kan ställas in; inbyggd hjälpbrytare; monteringssätt: fastsättning på monteringsplatta; montering, valfritt; inmatning från nedan; användningsområden: strömförsörjningar i bundna byggnader samt industrianläggningar med TN-s-, TT- och TN-C-s-nät med hög kortslutningseffekt; i IT-nät kan felströmsutlösaren av CBR för avstängning finnas vid ett andra jordfel. på grund av sin allströmskänslig felströmsutlösning lämpar sig denna allströmkänsliga CBR särskilt för skydd av anläggningar med elektroniska medel. De på ingångssidan inte galvaniskt separerade från elnätet; den kan inte användas för felströmsskydd i TN-C-nät.

Innehåll

1

Typ av produkt

Jordfelsbrytare
