Beskrivning

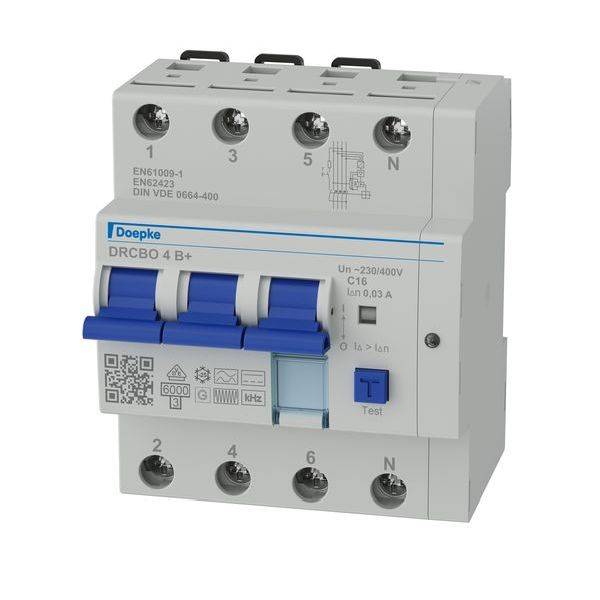

RCbo förenar felström- och ledningsskyddsbrytare i en apparat (Fi- /LS-kombination). De skyddar människor mot felström och anläggningar mot kortslutning och överbelastning. DRCbo 4 har en märkbrytförmåga på 6 kA. De erbjuder förutom utlöstes-display även ett etikettfönster. Felströmsskyddsbrytare av typ B+ registrerar släta likströmsfelströmmar samt alla ytterligare felströmmar vid frekvenser upp till 20 kHz. Den nödvändiga driftspänningen tas från nätspänningen. Korrekt spänningsförsörjning garanteras, när spänningen mellan nätledarna >= 50 V. Puls- och växelfelströmmar upptäcks oavsett nätspänning. Brytare med utlösningskarakteristik C används för strömkretsar med höga inkopplings- eller Optimerade spetsströmmar. Standardbrytare är för strömkretsar med en märkspänning på 230 V eller 400 V och en mätningsfrekvens på 50 Hz. Egenskaper: Allströmskänslig för felström med frekvenser från 0 Hz (slät likström) till 20 kHz; nätspänningsoberoende utlösning vid felström av typ A; låg storlek för alla märkströmmar; kopplingslägevisare; separat visning av utlösningtredje; Dragbygelklämmor med brett klämavsnitt på båda sidor; neutralledare höger; etikettfönster; montering: Snabbmontering på bärskena; valfritt; montering; inmatning helst från ovan; användningsområden: kommersiella och industriella installationer med TT-, TN-s- och TN-C-s-system där driftutrustning för effektelektronik används utan galvanisk separering från nät, som t.ex. frekvensomriktare, switchade nätenheter, högfrekvensomriktare, fotovoltaik- eller UPS-system med trafolktomriktare; RCbo av typ B+ och typ B med NK-kurvor ska användas där. När brandskyddet krävs, anvisningar: Lämplig för användning i 50 Hz växelströmsnät; RCBO finns också på begäran för andra frekvenser; inte avsedd för användning i likströmsnät och på utgångssidan i styrda elektriska anordningar som t.ex. frekvensomriktare.

RCbo förenar felström- och ledningsskyddsbrytare i en apparat (Fi- /LS-kombination). De skyddar människor mot felström och anläggningar mot kortslutning och överbelastning. DRCbo 4 har en märkbrytförmåga på 6 kA. De erbjuder förutom utlöstes-display även ett etikettfönster. Felströmsskyddsbrytare av typ B+ registrerar släta likströmsfelströmmar samt alla ytterligare felströmmar vid frekvenser upp till 20 kHz. Den nödvändiga driftspänningen tas från nätspänningen. Korrekt spänningsförsörjning garanteras, när spänningen mellan nätledarna >= 50 V. Puls- och växelfelströmmar upptäcks oavsett nätspänning. Brytare med utlösningskarakteristik C används för strömkretsar med höga inkopplings- eller Optimerade spetsströmmar. Standardbrytare är för strömkretsar med en märkspänning på 230 V eller 400 V och en mätningsfrekvens på 50 Hz. Egenskaper: Allströmskänslig för felström med frekvenser från 0 Hz (slät likström) till 20 kHz; nätspänningsoberoende utlösning vid felström av typ A; låg storlek för alla märkströmmar; kopplingslägevisare; separat visning av utlösningtredje; Dragbygelklämmor med brett klämavsnitt på båda sidor; neutralledare höger; etikettfönster; montering: Snabbmontering på bärskena; valfritt; montering; inmatning helst från ovan; användningsområden: kommersiella och industriella installationer med TT-, TN-s- och TN-C-s-system där driftutrustning för effektelektronik används utan galvanisk separering från nät, som t.ex. frekvensomriktare, switchade nätenheter, högfrekvensomriktare, fotovoltaik- eller UPS-system med trafolktomriktare; RCbo av typ B+ och typ B med NK-kurvor ska användas där. När brandskyddet krävs, anvisningar: Lämplig för användning i 50 Hz växelströmsnät; RCBO finns också på begäran för andra frekvenser; inte avsedd för användning i likströmsnät och på utgångssidan i styrda elektriska anordningar som t.ex. frekvensomriktare.

Typ av produkt

Jordfelsbrytare/Säkerhetsbrytare

Innehåll

1
