Beskrivning

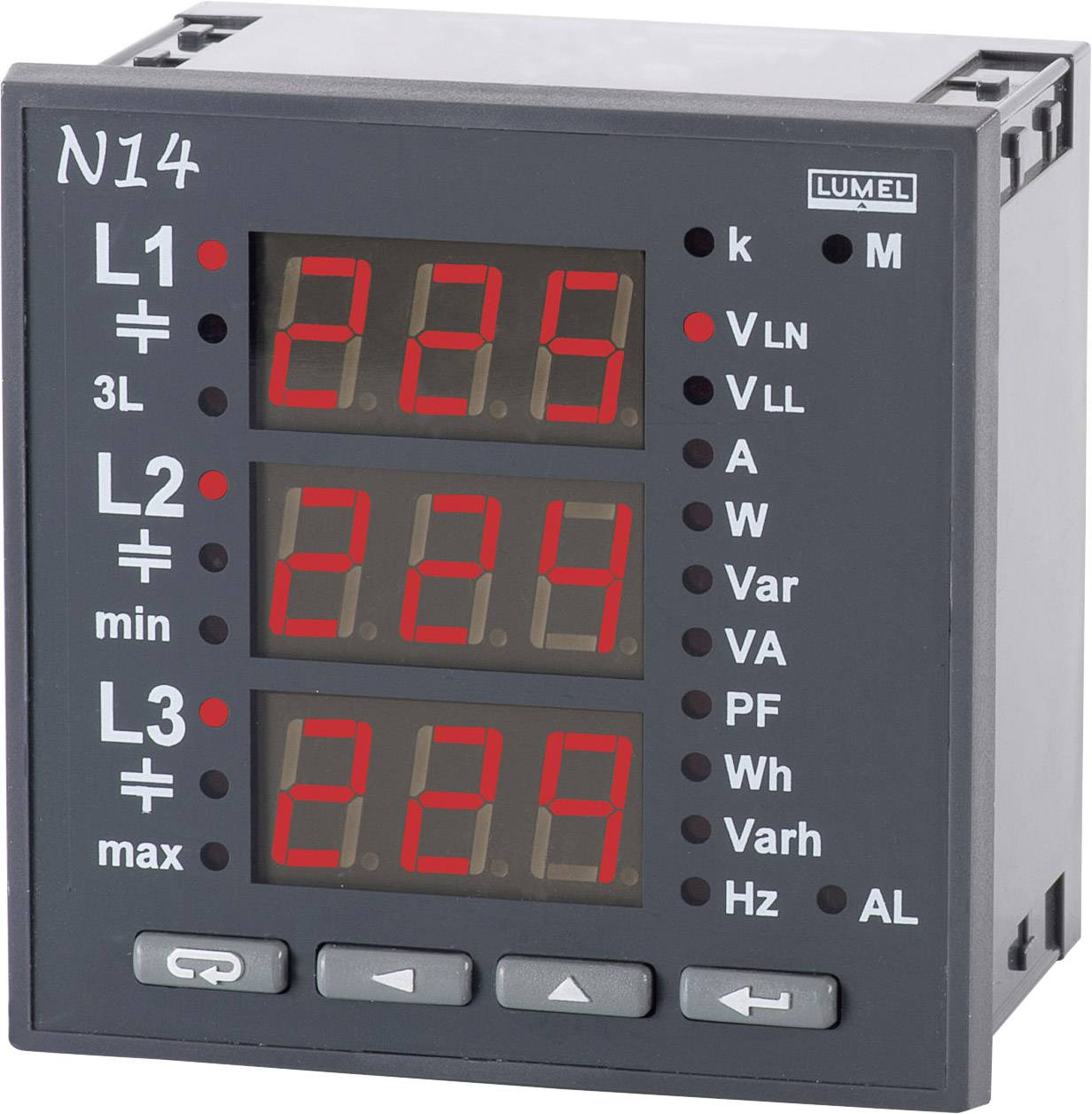

Multifunktionell mätapparat. Enheten visar parametrarna av trefasig växelström: spänning, ström, aktiv effekt, reaktiv effekt, effektfaktor, frekvens, aktiv energi och reaktiv energi. De uppmätta variablerna visas alternativt eller kan bytas genom att trycka på en knapp. Energivärdena kan återställas med knapparna på framsidan.Den programmerbara digitala panelmätaren N14 är konstruerad för att mäta parametrarna för symmetriska och obalanserade trefasströmmenät med 3 eller 4 ledningar. Mätta kvantiteter visas samtidigt och överförs digitalt. Mätningsinstrumentet möjliggör styrning och optimering av elektriska apparater, industrisystem och -anläggningar. Den mäter effektivvärdet av spänning och ström, aktiv, skenbar och reaktiv effekt, prestandafaktorer, aktiv och skenbar energi, frekvens samt 15-minuters medeleffektförbrukning. Spännings- och strömvärdena multipliceras med omvandlarens inställda spännings- och strömvärdesvärden. Effekt- och energindikatorerna tar hänsyn till de programmerade översättningsvärdena. Värdet av varje uppmätt variabel kan överföras till ett huvudsystem via RS-485-gränssnittet. En reläutgång signalerar överskridande av ett utvaltmätvärde. Pulsutgången är avsedd för konsumtionsstyrning av den trefasiga aktiva energin.

Inbyggnadsmått 96 x 96 mmMultifunktionell mätapparatLED-display

Mätenheter: A, V, kW, kVA, kVAr, Wh, VArh, Hz och effektfaktor. Gränssnitt RS-485 Modbus. 1 reläutgång 1 x pulsutgång

Multifunktionell mätapparat. Enheten visar parametrarna av trefasig växelström: spänning, ström, aktiv effekt, reaktiv effekt, effektfaktor, frekvens, aktiv energi och reaktiv energi. De uppmätta variablerna visas alternativt eller kan bytas genom att trycka på en knapp. Energivärdena kan återställas med knapparna på framsidan.Den programmerbara digitala panelmätaren N14 är konstruerad för att mäta parametrarna för symmetriska och obalanserade trefasströmmenät med 3 eller 4 ledningar. Mätta kvantiteter visas samtidigt och överförs digitalt. Mätningsinstrumentet möjliggör styrning och optimering av elektriska apparater, industrisystem och -anläggningar. Den mäter effektivvärdet av spänning och ström, aktiv, skenbar och reaktiv effekt, prestandafaktorer, aktiv och skenbar energi, frekvens samt 15-minuters medeleffektförbrukning. Spännings- och strömvärdena multipliceras med omvandlarens inställda spännings- och strömvärdesvärden. Effekt- och energindikatorerna tar hänsyn till de programmerade översättningsvärdena. Värdet av varje uppmätt variabel kan överföras till ett huvudsystem via RS-485-gränssnittet. En reläutgång signalerar överskridande av ett utvaltmätvärde. Pulsutgången är avsedd för konsumtionsstyrning av den trefasiga aktiva energin.

Inbyggnadsmått 96 x 96 mmMultifunktionell mätapparatLED-display

Mätenheter: A, V, kW, kVA, kVAr, Wh, VArh, Hz och effektfaktor. Gränssnitt RS-485 Modbus. 1 reläutgång 1 x pulsutgång

Typ

N14 22008

Skyddsklass

IP40 (front)

Mått.

(L x B x H) 77 x 96 x 96 mm

Vikt

300

Mätningskategori

CAT III 600 V

Bredd

96

Höjd

96

Längd

77

Gränssnitt

RS485

Anslutningar

Skruvklämmor

Positioner

3 x 3

Visning

LED

Inbyggnadsmått

96 x 96

Spänningsförsörjning (specifikationer)

85 – 253
