Beskrivning

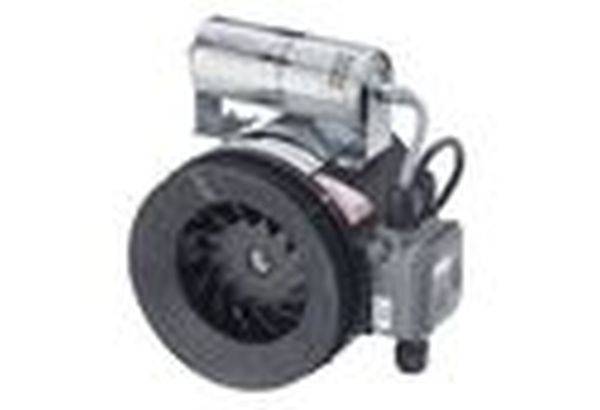

Utförande: Ex II 2D ex tb IIIB T200 °C DB IP64 / ex II 2D ex h IIIB T200 °C DB. Särskilda egenskaper: Halbradial-rörfläkt, explosionsskyddad, medium damm. Explosionsskydd och godkännanden enligt ATEX och IECEx. För användning vid temperaturer på -20 °C <= ta <= +50 °C. Kvalificerad för alla damm i ex-grupperna IIIA och IIIB. MAICO ex-fläktar uppfyller säkerhetskraven i Europeiska direktivet (2014/34/EU) om utrustning och säkerhetssystem som är avsedda för användning i explosionsfarliga omgivningar. För zon 21 och 22. Tändskyddstyper: t - skydd genom hölje och c - konstruktiv säkerhet. Kapslingsklass IP 64 Växelströmsutförande. Hölje av högkvalitativ, ledande plast, antistatisk. Kompakt konstruktion för trånga monteringsförhållanden. För montering i ett rörsystem. Enkel montering eftersom flödesriktningen är samma riktning mot flödesriktningen. Installation möjlig i varje position Löphjul: Halbradialluphjul av ledande plast, tekniskt billigt. Motorhjulkombination G 6,3 av kategori BV-3 enligt ISO 14694. Flödesriktning: Luft- och rotationsriktning är markerade med pilar på fläktens hölje. Motor: Robust motor med kullager, underhållsfri. Kondensatormotor med driftkondensator Anslutningsklar på fläkten. Driftläge S1 (kontinuerlig drift). Installationsinstruktioner: Anslutningsstutsar för sug- och trycksidan, för direkt montering i luftledningar. Reducerstycke för anslutning till olika rördiametrar (insugnings- eller utblåsningsstutsar), se tillbehör. För att undvika vibrationsöverföringar till rörsystemet använder elastiska manschetter ELM-ex. Vid ERM 22 ex.: 2 reduceringar från DN 200 medföljer. Elektrisk anslutning: Kopplingslådor monterade på fläkthöljet, ex-skyddade, med kabelförskruvning. Skyddsangivelser: Ingen varvtalsreglering är tillåten. Fläkt drivs endast med den märkspänning som anges på märkskylten. Fläkt i drift endast när fläktskyddet är garanterat enligt din en ISO 13857 vid dammsugning eller luftningen. Montera skyddsgaller SGM-ex. Artikel: ERM 25 ex t, transportvolym: 870 m3/h, varvtal: 2820 1/min, varvtalstyrbar: nej, spänningstyp: Växelström, märkspänning: 230 V, nätfrekvens: 50 Hz, nominell effekt: 300 W, cosphi: 0,93, märkning: 1,4 A, IMAX för UNN: 1,4 A, skyddsklass: IP 64, värmeklass: F, nätkabel: 3 / 1,5 mm2, material: stålplåt, förzinkad, färg: signalsvart, liknande RAL 9004, vikt: 7,18 kg, vikt med förpackning: 7,38 kg, nominell bredd: 250 mm, bredd: 340 mm, höjd: 337,5 mm, djup: 232 mm. bredd med förpackning: 365 mm, höjd med förpackning: 365 mm, djup med förpackning: 250 mm, EX-beteckning enligt ATEX-direktiv: ex II 2 D, EX-beteckning enligt norm: ex tb IIIB T200 ° <

Utförande: Ex II 2D ex tb IIIB T200 °C DB IP64 / ex II 2D ex h IIIB T200 °C DB. Särskilda egenskaper: Halbradial-rörfläkt, explosionsskyddad, medium damm. Explosionsskydd och godkännanden enligt ATEX och IECEx. För användning vid temperaturer på -20 °C <= ta <= +50 °C. Kvalificerad för alla damm i ex-grupperna IIIA och IIIB. MAICO ex-fläktar uppfyller säkerhetskraven i Europeiska direktivet (2014/34/EU) om utrustning och säkerhetssystem som är avsedda för användning i explosionsfarliga omgivningar. För zon 21 och 22. Tändskyddstyper: t - skydd genom hölje och c - konstruktiv säkerhet. Kapslingsklass IP 64 Växelströmsutförande. Hölje av högkvalitativ, ledande plast, antistatisk. Kompakt konstruktion för trånga monteringsförhållanden. För montering i ett rörsystem. Enkel montering eftersom flödesriktningen är samma riktning mot flödesriktningen. Installation möjlig i varje position Löphjul: Halbradialluphjul av ledande plast, tekniskt billigt. Motorhjulkombination G 6,3 av kategori BV-3 enligt ISO 14694. Flödesriktning: Luft- och rotationsriktning är markerade med pilar på fläktens hölje. Motor: Robust motor med kullager, underhållsfri. Kondensatormotor med driftkondensator Anslutningsklar på fläkten. Driftläge S1 (kontinuerlig drift). Installationsinstruktioner: Anslutningsstutsar för sug- och trycksidan, för direkt montering i luftledningar. Reducerstycke för anslutning till olika rördiametrar (insugnings- eller utblåsningsstutsar), se tillbehör. För att undvika vibrationsöverföringar till rörsystemet använder elastiska manschetter ELM-ex. Vid ERM 22 ex.: 2 reduceringar från DN 200 medföljer. Elektrisk anslutning: Kopplingslådor monterade på fläkthöljet, ex-skyddade, med kabelförskruvning. Skyddsangivelser: Ingen varvtalsreglering är tillåten. Fläkt drivs endast med den märkspänning som anges på märkskylten. Fläkt i drift endast när fläktskyddet är garanterat enligt din en ISO 13857 vid dammsugning eller luftningen. Montera skyddsgaller SGM-ex. Artikel: ERM 25 ex t, transportvolym: 870 m3/h, varvtal: 2820 1/min, varvtalstyrbar: nej, spänningstyp: Växelström, märkspänning: 230 V, nätfrekvens: 50 Hz, nominell effekt: 300 W, cosphi: 0,93, märkning: 1,4 A, IMAX för UNN: 1,4 A, skyddsklass: IP 64, värmeklass: F, nätkabel: 3 / 1,5 mm2, material: stålplåt, förzinkad, färg: signalsvart, liknande RAL 9004, vikt: 7,18 kg, vikt med förpackning: 7,38 kg, nominell bredd: 250 mm, bredd: 340 mm, höjd: 337,5 mm, djup: 232 mm. bredd med förpackning: 365 mm, höjd med förpackning: 365 mm, djup med förpackning: 250 mm, EX-beteckning enligt ATEX-direktiv: ex II 2 D, EX-beteckning enligt norm: ex tb IIIB T200 ° <

Typ av produkt

Kanalfläkt

Tillverkarfärg

Signalsvart

Driftspänning (specifikationer)

230
