Beskrivning

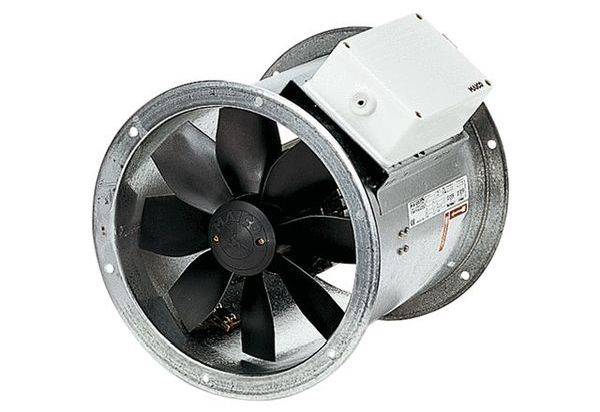

Trefas-utförande: Axial rörfläkt, i trefasström. Kort beskrivning: Rörhylsa av förzinkad stålplåt, dubbelsidig med fläns. 8-bladiga vinghjul i glasfiberförstärkt polyamid. Flänsborrningar enligt din en 12220:1998. DZR 56/6 B och DZR 56/4 B: Flänshål enligt din en 12220: 1998. För att undvika vibrationsöverföringar på rörsystemet: Elastiska anslutningsstutsar, fötter och svängningsdämpare. Termiskt överbelastningsskydd som standard. Fläktar uppfyller kraven i den europeiska ekodesignförordningen (EG) nr 2009/125. Vibrationsfri gång tack vare dynamiskt balanserad rotor och motor (axel-rotor), enligt kvalitetsnivå 6.3, din ISO 1940, del 1. Hög luftningsäggande verkningsgrad, låg ljudnivå. Ökad livslängd tack vare högkvalitativa material som tysta kullager. Fläktarna är underhållsfria. Reversibel drift av fläktarna. Kundspecifika specialspänningar kan levereras som specialutförande på begäran och mot merpris. Installation möjlig i varje position Typ av stöd: Stödets inriktning är markerad. Standard frånluftsdrift, flödesriktning via motor sugande. Växelströmsmotor: Induktionsmotor. Ej lämplig för pumpning av vatten, mättad luft. Märkspänning 400 V, 50 Hz. Hög kapslingsklass IP 55. Undantag EZR/DZR … D IP 54. Kan styras med varvtal. Förutom för typ DZR 40/2 B. enheter kan man stegvis växla med en valfri 5-stegstransformator. Reverserbar Reverserbar drift: Volymflödet minskar med ca 35 % vid onoral flödesriktning. Termiskt överbelastningsskydd som standard. Undantag finns på begäran hos typ DZR 25/4 D och polomkopplingsbara axialrörfläktar. Anslutningarna är potentialfritt anslutna till klämmor och måste anslutas till en motorskyddsbrytare t.ex. MV 25 eller en styrströmkrets på ett skytte. Polomkopplingsbara fläktar: Överbelastningsskydd ger lämpliga motorskyddsbrytare. Elektrisk anslutning: Ytterliggande klämbox med kabelhylsor. Säkerhetsinstruktioner: Fläkten får endast användas om löphjulets beröringsskydd är godkänt enligt din en ISO 13857, t.ex. med Maico skyddsgaller SG.artikel: DZR 35/4 B, transportvolym: 2800 m3/h, varvtal: 1425 1/min, hjultyp: axial, varvtalstyrbar: Ja, möjlighet till reversering: ja, spänningstyp: trefasström, märkspänning: 400 V, nätfrekvens: 50 Hz, nominell effekt: 120 W, Inn: 0,3 A, IMAX: 0,38 A, skyddsklass: IP 55, värmeklass: B, omkopplingsbar pol.: nej, Nätmatarledning: 7 / 1,5 mm2, monteringsläge: vågrätt / lodrätt, material: stålplåt, förzinkad, färg: silver, vikt: 9,37 kg, vikt med förpackning: 11,14 kg, nominell bredd: 350 mm, bredd: 420 mm, höjd: 474 mm, djup: 320 mm. bredd med förpackning: 480 mm, höjd med förpackning: 490 mm, djup med förpackning: 350 mm, matningstemperatur vid nominell ström -20 °C till 60 °C, medeltemperatur vid Imax: -20 °C till 60 °C, likströmsmotor: fals

Trefas-utförande: Axial rörfläkt, i trefasström. Kort beskrivning: Rörhylsa av förzinkad stålplåt, dubbelsidig med fläns. 8-bladiga vinghjul i glasfiberförstärkt polyamid. Flänsborrningar enligt din en 12220:1998. DZR 56/6 B och DZR 56/4 B: Flänshål enligt din en 12220: 1998. För att undvika vibrationsöverföringar på rörsystemet: Elastiska anslutningsstutsar, fötter och svängningsdämpare. Termiskt överbelastningsskydd som standard. Fläktar uppfyller kraven i den europeiska ekodesignförordningen (EG) nr 2009/125. Vibrationsfri gång tack vare dynamiskt balanserad rotor och motor (axel-rotor), enligt kvalitetsnivå 6.3, din ISO 1940, del 1. Hög luftningsäggande verkningsgrad, låg ljudnivå. Ökad livslängd tack vare högkvalitativa material som tysta kullager. Fläktarna är underhållsfria. Reversibel drift av fläktarna. Kundspecifika specialspänningar kan levereras som specialutförande på begäran och mot merpris. Installation möjlig i varje position Typ av stöd: Stödets inriktning är markerad. Standard frånluftsdrift, flödesriktning via motor sugande. Växelströmsmotor: Induktionsmotor. Ej lämplig för pumpning av vatten, mättad luft. Märkspänning 400 V, 50 Hz. Hög kapslingsklass IP 55. Undantag EZR/DZR … D IP 54. Kan styras med varvtal. Förutom för typ DZR 40/2 B. enheter kan man stegvis växla med en valfri 5-stegstransformator. Reverserbar Reverserbar drift: Volymflödet minskar med ca 35 % vid onoral flödesriktning. Termiskt överbelastningsskydd som standard. Undantag finns på begäran hos typ DZR 25/4 D och polomkopplingsbara axialrörfläktar. Anslutningarna är potentialfritt anslutna till klämmor och måste anslutas till en motorskyddsbrytare t.ex. MV 25 eller en styrströmkrets på ett skytte. Polomkopplingsbara fläktar: Överbelastningsskydd ger lämpliga motorskyddsbrytare. Elektrisk anslutning: Ytterliggande klämbox med kabelhylsor. Säkerhetsinstruktioner: Fläkten får endast användas om löphjulets beröringsskydd är godkänt enligt din en ISO 13857, t.ex. med Maico skyddsgaller SG.artikel: DZR 35/4 B, transportvolym: 2800 m3/h, varvtal: 1425 1/min, hjultyp: axial, varvtalstyrbar: Ja, möjlighet till reversering: ja, spänningstyp: trefasström, märkspänning: 400 V, nätfrekvens: 50 Hz, nominell effekt: 120 W, Inn: 0,3 A, IMAX: 0,38 A, skyddsklass: IP 55, värmeklass: B, omkopplingsbar pol.: nej, Nätmatarledning: 7 / 1,5 mm2, monteringsläge: vågrätt / lodrätt, material: stålplåt, förzinkad, färg: silver, vikt: 9,37 kg, vikt med förpackning: 11,14 kg, nominell bredd: 350 mm, bredd: 420 mm, höjd: 474 mm, djup: 320 mm. bredd med förpackning: 480 mm, höjd med förpackning: 490 mm, djup med förpackning: 350 mm, matningstemperatur vid nominell ström -20 °C till 60 °C, medeltemperatur vid Imax: -20 °C till 60 °C, likströmsmotor: fals

Typ av produkt

Axialfläkt

Tillverkarfärg

Silver

Driftspänning (specifikationer)

230
