Beskrivning

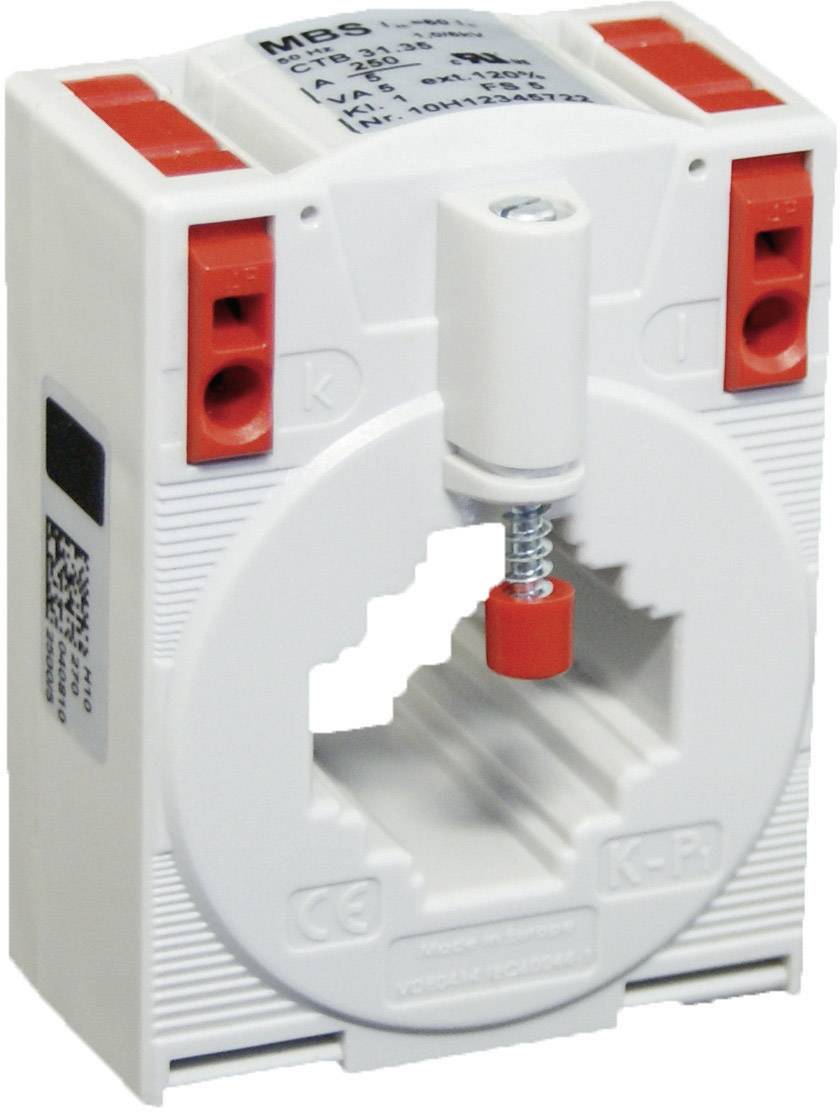

Strömtransformator med underhållsfri anslutning genom skruvlösa fjädringsklämmor. Innovativa tidsbesparande anslutningsmöjligheter (front eller topp) massiva och flexibla ledare med eller utan ändhylsor för max. 4 mm².

Primärström 100 ASekundärström 5 ALedningsgenomföring Ø 25 mm

Rörelse- och vibrationsskyddat Underhållsfri, gastät anslutning Hög strömhållfastighet Hög mekanisk hållkraft Lågspänningsströmtransformator för max spänning upp till 1,0 kV Användning i 690V-nät möjlig Permanent överbelastbar med 120 % av den primära märkströmmen.

Strömtransformator med underhållsfri anslutning genom skruvlösa fjädringsklämmor. Innovativa tidsbesparande anslutningsmöjligheter (front eller topp) massiva och flexibla ledare med eller utan ändhylsor för max. 4 mm².

Primärström 100 ASekundärström 5 ALedningsgenomföring Ø 25 mm

Rörelse- och vibrationsskyddat Underhållsfri, gastät anslutning Hög strömhållfastighet Hög mekanisk hållkraft Lågspänningsströmtransformator för max spänning upp till 1,0 kV Användning i 690V-nät möjlig Permanent överbelastbar med 120 % av den primära märkströmmen.

Monteringstyp

Skruvfastsättning

Primärström

100

Sekundärström

5

Max. effekt

2.5

Ledningsgenomföring Ø

26

Noggrannhetsklass

1

Typ

CTB 31.35 100/5A 2,5VA Kl.1

Mått.

(B x H x D) 60 x 80.5 x 52 mm

Ledningsgenomföring (B)

20

Ledningsgenomföring (H x B)

20 x 20 mm

Ledningsgenomföring (H)

20

Bredd

60

Höjd

80.5

Djup

52

Effekt (specifikationer)

2.5

Fastsättning

Skruvmontering

Anslutningstyp

Fjäderklämma
